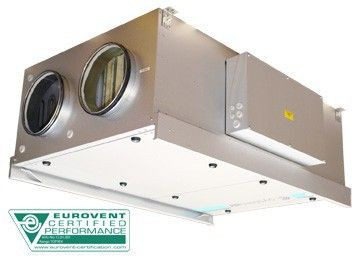

Приточно-вытяжная вентиляционная установка Systemair TOPVEX FR06 HWL-L-CAV

Подвесная компактная вентиляционная установка, серия TOPVEX

Применение: Topvex FR03-11 - это серия энергоэффективных воздухообрабатывающих агрегатов для общественных, административных и жилых зданий. Агрегаты специально разработаны в соответствии с требованиями к энергоэффективности, поэтому агрегат оснащен высокоэффективным роторным теплообменником и низкое энергопотребление. Для упрощения монтажа и пуско-наладки агрегаты оснащены встроенной и сконфигурированной системой автоматики.
Уникальная конструкция со сдвоенным роторным теплообменником обеспечивает компактность агрегатов по высоте. Отсутствие необходимости отвода дренажа делает монтаж агрегатов более гибким.

Конструкция: Корпус агрегата состоит из двух листов стали с алюцинковым покрытием, AZ 185, толщиной 1 мм и внутреннего слоя звуко- и теплоизоляции - минеральной ваты толщиной 40 мм. Две большие инспекционные двери упрощают осмотр и обслуживание. Вентиляторы и роторный теплообменник легко извлекаются для обслуживания. Приточный и вытяжной фильтры устанавливаются на направляющих и для обеспечения оптимальной герметичности оснащены уплотнительными лентами.
Все электрические соединения находятся в единой клеммной коробке, расположенной с длинной стороны агрегата, что существенно упрощает сервисное обслуживание.
Агрегаты Topvex FR03-11 возможны в следующих исполнениях: с правосторонним и левосторонним обслуживанием, с электрическим или с водяным воздухонагревателями, системой автоматики стандартно с средствами связи Modbus и Exoline и через RS-485 и встроенным WEB сервером через TCP/IP; опционально LON.

Управление: Агрегаты Topvex FR03-11 поставляются с комплектом заводской автоматики, включая пульт управления с 10 м кабеля. Автоматика запрограммирована и протестирована на заводе и полностью готова к работе. Присоедините агрегат к системе воздуховодов, при необходимости подсоедините внешние компоненты, подключите кабель электропитания, настройте таймер, задайте скорость вентилятора (0-100%) - и все! Агрегат готов к эксплуатации.
Агрегаты Topvex FR03-11 имеют следующие энергосберегающие функции:
- Утилизация холода в теплое время года.
- Принудительно управляемый расход воздуха, с использованием датчиков CO2, влажности, движения либо других устройств с сухим контактом.
- Общий сигнал аварии, который дает возможность центрально отслеживать работу многих агрегатов.

Сертификаты: Сертификаты соответствия РФ, Украины

Код заказа:

- Модели: FR03, FR06, FR08 и FR11.

- Воздухонагреватель: EL (Электрический).

- Водяной воздухонагреватель: HWL (низкая мощность) и HWH (высокая мощность).
- Отсутствует. Пример: агрегат без нагревателя Topvex FR06-L-CAV 400V.

- Правосторонняя и левосторонняя модель: R (правый), L (левый). Определяется по стороне расположения приточного воздуха, если смотреть на агрегат со стороны обслуживания, когда он стоит на стороне, где расположена коммутационная панель. См. закладку Размеры

- Регулирование расхода воздуха: CAV (Постоянный расход воздуха).
VAV (Переменный расход воздуха = поддержание постоянного давления в каналах).

* Высота при использовании Комплекта раздвижных дверей (дополнительная принадлежность)

Электрическая схема
