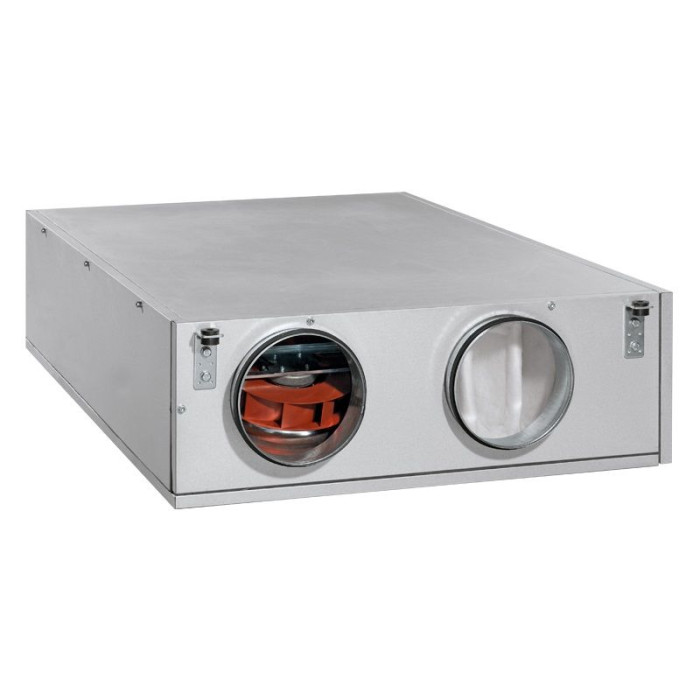

Приточно-вытяжная вентиляционная установка Blauberg KOMFORT EC DBW 550-E R S21 DTV

Приточно-вытяжная вентиляционная установка

• Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в коммерческих, офисных и других общественных или промышленных помещениях.
• Для создания управляемых энергосберегающих систем вентиляции.
• Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.
• Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.
• Совместимы с круглыми воздуховодами диаметром 160, 200, 250, 315, 400 мм.

• Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
• На корпусе предусмотрены монтажные кронштейны с вибровставками для удобства установки.
• Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.
• Сервисная панель корпуса обеспечивает удобный доступ для обслуживания (чистка элементов, замена фильтров и т.д.).

РЕКУПЕРАЦИЯ ТЕПЛА

• В установке KOMFORT EC DBW 550/900 применяется пластинчатый противоточный рекуператор из полистирола, который возвращает тепло. Для сбора и отвода конденсата в установке предусмотрен поддон, расположенный под блоком рекуператора.

• Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.

• Принцип рекуперации основан на передаче тепла и/или влаги через пластины рекуператора. В холодный период года приточный воздух подогревается в рекуператоре за счет теплого вытяжного воздуха, что позволяет существенно уменьшить потери тепла за счет вентиляции и, соответственно, расходы на отопление.

• В жаркий период происходит обратный процесс: приточный воздух охлаждается в рекуператоре за счет прохладного вытяжного воздуха, что cнижает нагрузку на кондиционеры и экономит электричество.

В установке KOMFORT EC DBW 550/900 применяется пластинчатый противоточный рекуператор из полистирола, который возвращает тепло. Для сбора и отвода конденсата в установке предусмотрен поддон, расположенный под блоком рекуператора.

Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.

Принцип рекуперации основан на передаче тепла и/или влаги через пластины рекуператора. В холодный период года приточный воздух подогревается в рекуператоре за счет теплого вытяжного воздуха, что позволяет существенно уменьшить потери тепла за счет вентиляции и, соответственно, расходы на отопление.

В жаркий период происходит обратный процесс: приточный воздух охлаждается в рекуператоре за счет прохладного вытяжного воздуха, что cнижает нагрузку на кондиционеры и экономит электричество.

НАГРЕВАТЕЛЬ ВОЗДУХА

• Установка оснащена электрическим нагревателем для эксплуатации при пониженных температурах приточного воздуха.

• Если заданная температура воздуха в помещении не достигается в процессе рекуперации тепла, то автоматически включается встроенный электронагреватель для дополнительного нагрева приточного воздуха.

• Плавное регулирование мощности электрического нагревателя обеспечивает автоматическое поддержание температуры приточного воздуха.

• Для защиты от перегрева электронагреватель оборудован двумя встроенными термоконтактами: с температурой срабатывания +60 °С с автоматическим перезапуском и с температурой срабатывания +90 °С с ручным перезапуском.

Установка оснащена электрическим нагревателем для эксплуатации при пониженных температурах приточного воздуха.

Если заданная температура воздуха в помещении не достигается в процессе рекуперации тепла, то автоматически включается встроенный электронагреватель для дополнительного нагрева приточного воздуха.

Плавное регулирование мощности электрического нагревателя обеспечивает автоматическое поддержание температуры приточного воздуха.

Для защиты от перегрева электронагреватель оборудован двумя встроенными термоконтактами: с температурой срабатывания +60 °С с автоматическим перезапуском и с температурой срабатывания +90 °С с ручным перезапуском.

БАЙПАС

• Установки оснащены байпасом для летнего проветривания (охлаждение помещения за счет прохладного воздуха с улицы) и защиты рекуператора от обмерзания.

ФИЛЬТРАЦИЯ ВОЗДУХА

• Очистку приточного и вытяжного воздуха обеспечивают встроенные фильтры с классом очистки G4.

• Для обеспечения высокой степени очистки приточного воздуха в установках возможно дополнительно установить опциональный фильтр с классом очистки F7.

Очистку приточного и вытяжного воздуха обеспечивают встроенные фильтры с классом очистки G4.

Для обеспечения высокой степени очистки приточного воздуха в установках возможно дополнительно установить опциональный фильтр с классом очистки F7.

МОНТАЖ

• Установка монтируется к потолку с помощью монтажных кронштейнов.

• Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ к откидной панели для сервисного обслуживания и замены фильтров.

• Доступ для сервисного обслуживания и чистки фильтра: со стороны правой или левой боковой панели, в зависимости от исполнения установки.

Установка монтируется к потолку с помощью монтажных кронштейнов.

Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ к откидной панели для сервисного обслуживания и замены фильтров.

Доступ для сервисного обслуживания и чистки фильтра: со стороны правой или левой боковой панели, в зависимости от исполнения установки.

ДВИГАТЕЛИ

• Для нагнетания и вытяжки воздуха применяются высокоэффективные ЕС-двигатели с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.

• ЕС-двигатели обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.

• ЕС-двигатели отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей вращения.

• Крыльчатки динамически сбалансированы.

Для нагнетания и вытяжки воздуха применяются высокоэффективные ЕС-двигатели с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.

ЕС-двигатели обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.

ЕС-двигатели отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей вращения.

Крыльчатки динамически сбалансированы.

УПРАВЛЕНИЕ И АВТОМАТИКА

• Установки оснащены встроенной системой автоматики S21. Дистанционная панель управления в комплект не входит (приобретается отдельно).

• Контроллер S21 дает возможность интегрировать установку в систему Умный дом или BMS (Building Management System).

• Возможность управления установкой с помощью мобильного приложения Blauberg AHU через Wi-Fi.

Установки оснащены встроенной системой автоматики S21. Дистанционная панель управления в комплект не входит (приобретается отдельно).

Контроллер S21 дает возможность интегрировать установку в систему Умный дом или BMS (Building Management System).

Возможность управления установкой с помощью мобильного приложения Blauberg AHU через Wi-Fi.
