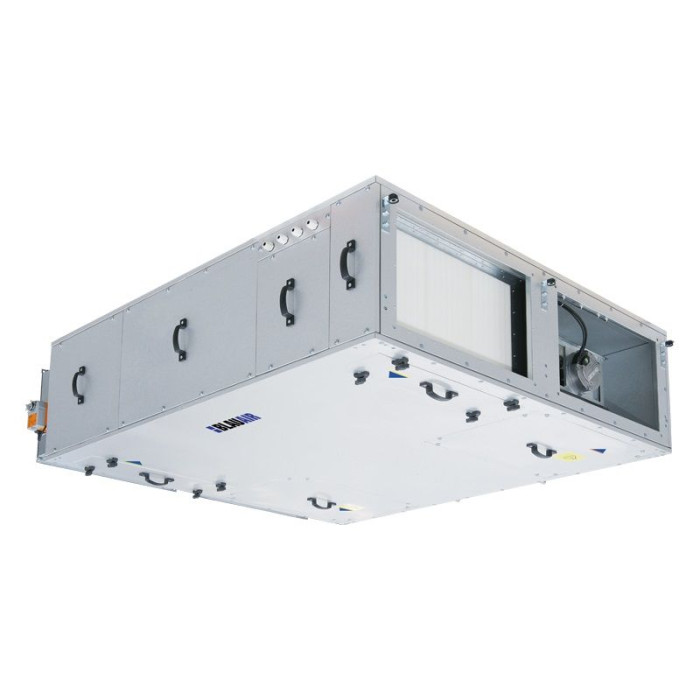

Приточно-вытяжная вентиляционная установка Blauberg BlauAir BL 01 CFP 700 S30 CDX

Приточно-вытяжная вентиляционная установка

Модель BL 01 CFP 700 S30 CDX представляет собой устройство для организации приточно-вытяжной вентиляции с расчетной максимальной производительностью до 700 м³/ч. Базовая модификация не содержит встроенного нагревательного элемента, однако доступна комплектация с электрическим (CFP-E) либо водяным (CFP-W) нагревом. Все версии поставляются в готовом к установке и эксплуатации виде, включая все элементы автоматики.

• Применяются энергоэффективные вентиляторы с EC-технологией и крыльчаткой специальной формы, обеспечивающей оптимальный воздушный поток при низком энергопотреблении.

• Воздушные заслонки имеют автоматическое управление и встроены в конструкцию.

• Интеллектуальная система управления уже предустановлена на заводе (формат подключения — «включи и работай»).

• Обшивка изготовлена по безрамной технологии с тепло- и звукоизоляцией; применяется двухслойная структура с минеральной ватой (40 мм, плотность 90 кг/м³).

• Устройство соответствует нормам энергоэффективности, действующим с 2018 года (ECO Design).

• Теплообменник — алюминиевый, пластинчатого типа, предназначен для рекуперации тепла.

• В стандартной поставке фильтры класса F7, возможна замена на G4.

• Низкопрофильный корпус позволяет интеграцию в подвесные потолки.

• Поддержка подключения к сетевым интерфейсам, управление через MODBUS, опции для подключения водяного или испарительного охладителя/нагревателя.

• Предусмотрена совместимость с датчиками влажности, температуры, давления, углекислого газа, а также таймерами (при наличии опций).

• Возможна установка на открытом воздухе — при заказе соответствующего монтажного комплекта.

• Панели корпуса выполнены из алюмоцинка с защитой от коррозии уровня C4 (ISO 12944). Конструкция соответствует классу D1, T2, TB2 по EN1886.

Применяются энергоэффективные вентиляторы с EC-технологией и крыльчаткой специальной формы, обеспечивающей оптимальный воздушный поток при низком энергопотреблении.

Воздушные заслонки имеют автоматическое управление и встроены в конструкцию.

Интеллектуальная система управления уже предустановлена на заводе (формат подключения — «включи и работай»).

Обшивка изготовлена по безрамной технологии с тепло- и звукоизоляцией; применяется двухслойная структура с минеральной ватой (40 мм, плотность 90 кг/м³).

Устройство соответствует нормам энергоэффективности, действующим с 2018 года (ECO Design).

Теплообменник — алюминиевый, пластинчатого типа, предназначен для рекуперации тепла.

В стандартной поставке фильтры класса F7, возможна замена на G4.

Низкопрофильный корпус позволяет интеграцию в подвесные потолки.

Поддержка подключения к сетевым интерфейсам, управление через MODBUS, опции для подключения водяного или испарительного охладителя/нагревателя.

Предусмотрена совместимость с датчиками влажности, температуры, давления, углекислого газа, а также таймерами (при наличии опций).

Возможна установка на открытом воздухе — при заказе соответствующего монтажного комплекта.

Панели корпуса выполнены из алюмоцинка с защитой от коррозии уровня C4 (ISO 12944). Конструкция соответствует классу D1, T2, TB2 по EN1886.

Модуль управления построен на платформе Carel, в стандартной версии оснащён следующими компонентами:

• Контроль температуры на входе, выходе и заборе воздуха;

• Датчик температуры теплоносителя — при использовании водяного нагревателя;

• Защита от переохлаждения или перегрева — в зависимости от типа обогрева;

• Расширяемые интерфейсы для подключения дополнительных измерителей.

Контроль температуры на входе, выходе и заборе воздуха;

Датчик температуры теплоносителя — при использовании водяного нагревателя;

Защита от переохлаждения или перегрева — в зависимости от типа обогрева;

Расширяемые интерфейсы для подключения дополнительных измерителей.

Пульт th-Tune (входит в комплект) предоставляет доступ к основным настройкам. По запросу возможно применение панели Carel PGD1, обеспечивающей доступ к продвинутым конфигурациям и параметрам обслуживания.

Основной функционал системы управления:

• Режимы работы: экономичный, комфортный, промежуточный;

• Температурное регулирование;

• Планирование по дням недели с несколькими временными интервалами;

• Автоматическая защита теплообменников от обмерзания;

• Работа с датчиками качества воздуха, влажности, давления и расхода (если установлены);

• Поддержка режима свободного охлаждения или нагрева;

• Управление насосным оборудованием, защита от перегрузки, функции антизалипания;

• Встроенный интерфейс для подключения по протоколу MODBUS.

Режимы работы: экономичный, комфортный, промежуточный;

Температурное регулирование;

Планирование по дням недели с несколькими временными интервалами;

Автоматическая защита теплообменников от обмерзания;

Работа с датчиками качества воздуха, влажности, давления и расхода (если установлены);

Поддержка режима свободного охлаждения или нагрева;

Управление насосным оборудованием, защита от перегрузки, функции антизалипания;

Встроенный интерфейс для подключения по протоколу MODBUS.

Возможности панели th-Tune:

• Ручная или автоматическая настройка скорости вентиляторов;

• Установка времени и даты;

• Настройка недельного расписания;

• Задание параметров температуры и влажности;

• Просмотр и сброс тревожных сообщений.

Ручная или автоматическая настройка скорости вентиляторов;

Установка времени и даты;

Настройка недельного расписания;

Задание параметров температуры и влажности;

Просмотр и сброс тревожных сообщений.

Встроенный теплообменный узел изготовлен из алюминиевых пластин, герметично соединённых термостойким уплотнителем, что обеспечивает строгую изоляцию между потоками приточного и удаляемого воздуха. Такая схема препятствует переносу запахов, влаги и загрязнений. Система оснащена байпасным каналом с моторизованным приводом Belimo для перехода в режим свободного охлаждения/нагрева и защиты от промерзания. Под каждым теплообменником установлены поддоны для сбора конденсата.

Вентиляционные двигатели — осевые, с ЕС-коммутацией. Они обеспечивают:

• Низкий уровень потребляемой энергии;

• Стабильную работу без необходимости в отдельном регуляторе оборотов;

• Компактную установку, упрощающую размещение внутри корпуса.

Низкий уровень потребляемой энергии;

Стабильную работу без необходимости в отдельном регуляторе оборотов;

Компактную установку, упрощающую размещение внутри корпуса.

Безрамное исполнение исключает формирование мостиков холода, повышает теплоизоляционные характеристики и снижает теплопотери. Применение алюмоцинковой стали и минераловатного слоя обеспечивает высокую защиту от внешних воздействий и устойчивость к образованию конденсата. Особенно эффективно при наружной установке в холодных регионах.

Преимущества:

• Увеличенный коэффициент термосопротивления;

• Лёгкая масса всей установки;

• Исключение тепловых переходов;

• Подходит для уличного монтажа при соответствующем исполнении.

Увеличенный коэффициент термосопротивления;

Лёгкая масса всей установки;

Исключение тепловых переходов;

Подходит для уличного монтажа при соответствующем исполнении.
