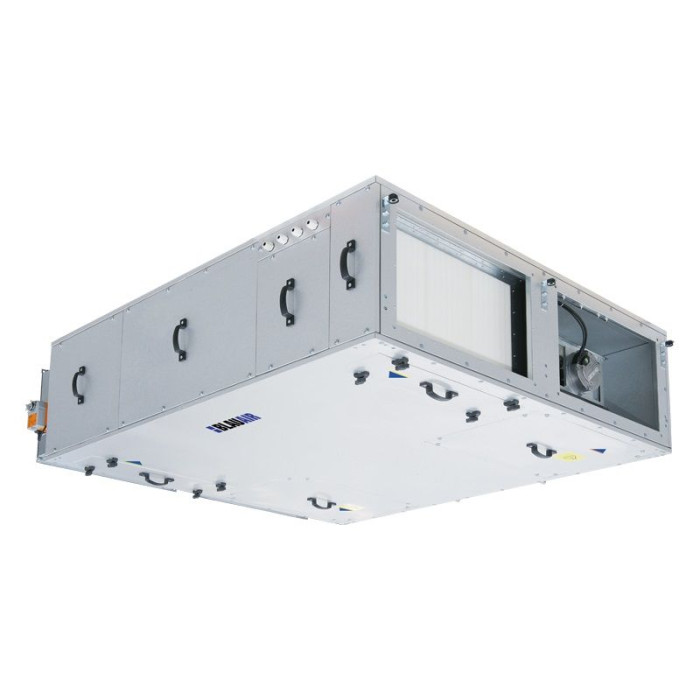

Приточно-вытяжная вентиляционная установка Blauberg BlauAir BL 01 CFP 700-HW S32 CDX

Приточно-вытяжная вентиляционная установка

Максимальная производительность: 700 м³/ч

Установка используется для организации приточно-вытяжной вентиляции и выпускается в трёх вариантах:

• без встроенного нагревателя (серия CFP),

• с водяным теплообменником (CFP-W),

• с электрическим нагревом (CFP-E).

без встроенного нагревателя (серия CFP),

с водяным теплообменником (CFP-W),

с электрическим нагревом (CFP-E).

Вся линейка комплектуется с завода и готова к запуску, включая систему автоматического управления.

Конструктивные особенности устройства:

• Энергоэффективные вентиляторы с EC-моторами и крыльчатками обратного загиба.

• Электроприводные воздушные заслонки.

• Электроника и контроллеры смонтированы и подключены (концепция Plug & Play).

• Корпус с двойными стенками, без металлической рамы.

• Соответствие стандарту Ecodesign 2018.

• Теплообменник пластинчатый, алюминиевый.

• Воздушные фильтры F7 (доступна замена на G4).

• Уменьшенная монтажная высота — для потолочной установки.

• Сетевой интерфейс, поддержка MODBUS, порты под внешние модули водяного/испарительного охлаждения или обогрева.

• Аксессуары (по запросу): глушители, экономайзеры, регулируемые заслонки CAV/VAV и др.

• Возможность управления по таймеру, влажности, CO₂, температуре или постоянному давлению (при наличии датчиков).

• Наружный монтаж возможен при комплектации соответствующим набором.

• Внешние панели — из алюмоцинка, внутри — 40 мм минеральной ваты (90 кг/м³).

• Классификация по EN1886: D1, T2, TB2; антикоррозионная устойчивость — C4 (ISO 12944).

Энергоэффективные вентиляторы с EC-моторами и крыльчатками обратного загиба.

Электроприводные воздушные заслонки.

Электроника и контроллеры смонтированы и подключены (концепция Plug & Play).

Корпус с двойными стенками, без металлической рамы.

Соответствие стандарту Ecodesign 2018.

Теплообменник пластинчатый, алюминиевый.

Воздушные фильтры F7 (доступна замена на G4).

Уменьшенная монтажная высота — для потолочной установки.

Сетевой интерфейс, поддержка MODBUS, порты под внешние модули водяного/испарительного охлаждения или обогрева.

Аксессуары (по запросу): глушители, экономайзеры, регулируемые заслонки CAV/VAV и др.

Возможность управления по таймеру, влажности, CO₂, температуре или постоянному давлению (при наличии датчиков).

Наружный монтаж возможен при комплектации соответствующим набором.

Внешние панели — из алюмоцинка, внутри — 40 мм минеральной ваты (90 кг/м³).

Классификация по EN1886: D1, T2, TB2; антикоррозионная устойчивость — C4 (ISO 12944).

Система автоматики и контроля:

В каждом устройстве установлена управляющая система на контроллере Carel, не требующая отдельной настройки.

По умолчанию присутствуют:

• 3 температурных сенсора (приточный, вытяжной, наружный воздух),

• при наличии водяного нагрева — датчик обратной воды и защита от замерзания,

• при электронагреве — защита от перегрева.

3 температурных сенсора (приточный, вытяжной, наружный воздух),

при наличии водяного нагрева — датчик обратной воды и защита от замерзания,

при электронагреве — защита от перегрева.

В комплекте — пульт Carel th-Tune для настройки основных параметров.
При необходимости может устанавливаться дисплей PGD1 — для расширенного доступа и конфигурации нестандартных режимов.

Функции управляющего блока:

• Работа в предустановленных режимах: комфорт, экономичный, преднагрев.

• Температурная регулировка.

• Гибкое недельное расписание (до 4 временных зон в сутки, поддержка праздничных/выходных).

• Защита рекуператора и теплообменника.

• При подключении дополнительных датчиков: контроль влажности, давления, потока, CO₂ и качества воздуха.

• Поддержка режимов free-cooling и free-heating.

• Управление насосами, защита от перегрузки и блокировки (если применимо).

• Подключение по протоколу MODBUS, доступ через Ethernet-порт.

Работа в предустановленных режимах: комфорт, экономичный, преднагрев.

Температурная регулировка.

Гибкое недельное расписание (до 4 временных зон в сутки, поддержка праздничных/выходных).

Защита рекуператора и теплообменника.

При подключении дополнительных датчиков: контроль влажности, давления, потока, CO₂ и качества воздуха.

Поддержка режимов free-cooling и free-heating.

Управление насосами, защита от перегрузки и блокировки (если применимо).

Подключение по протоколу MODBUS, доступ через Ethernet-порт.

Панель th-Tune позволяет:

• Управлять скоростью вентиляторов (3 режима или авто).

• Устанавливать время, дату, расписание.

• Настраивать уровни влажности и температуры.

• Включать/отключать систему.

• Отслеживать ошибки и аварийные сигналы.

Управлять скоростью вентиляторов (3 режима или авто).

Устанавливать время, дату, расписание.

Настраивать уровни влажности и температуры.

Включать/отключать систему.

Отслеживать ошибки и аварийные сигналы.

Теплообменник и рекуперация:

В основе — алюминиевые профилированные пластины, соединённые термостойким эластичным уплотнением. Это предотвращает смешивание воздушных потоков и исключает передачу загрязнений, влаги и запахов между притоком и вытяжкой.

Байпасный канал с приводом Belimo активирует функции защиты от обмерзания и свободного охлаждения/нагрева.

С обеих сторон установлены лотки для отвода конденсата.

Вентиляторы:

Используются центробежные EC-моторы. Они потребляют минимум энергии на всех скоростях, не нуждаются в дополнительной регулировке оборотов и имеют компактный формат, что упрощает интеграцию.

Безрамный корпус:

Отсутствие металлокаркаса устраняет тепловые мосты, тем самым снижая потери тепла. Это особенно важно при наружном монтаже в холодных условиях.
Материал — алюмоцинк с утеплением из 40-миллиметровой минераловатной прокладки.

Преимущества конструкции:

• Отличные теплоизоляционные свойства.

• Снижение веса блока.

• Нет мостиков холода.

• Адаптация для уличного размещения (при комплекте защиты).

Отличные теплоизоляционные свойства.

Снижение веса блока.

Нет мостиков холода.

Адаптация для уличного размещения (при комплекте защиты).
