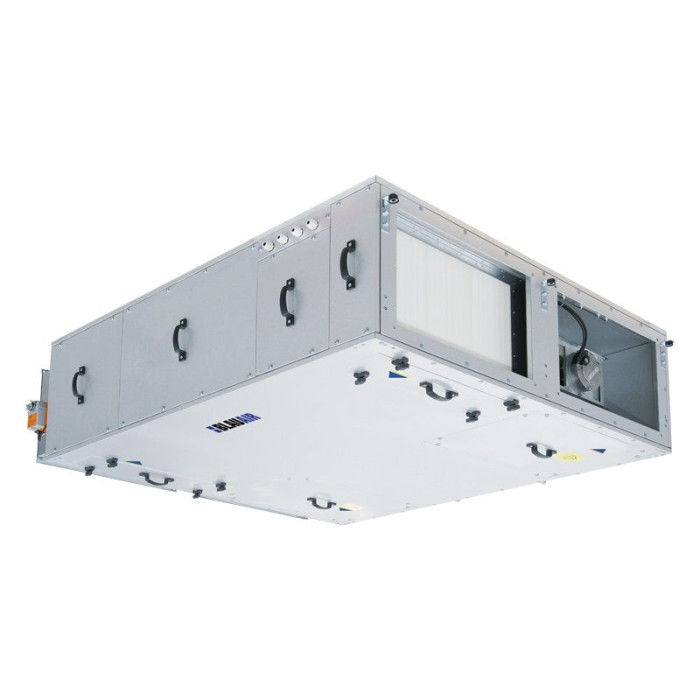

Приточно-вытяжная вентиляционная установка Blauberg BlauAir BL 01 CFP 700-HW S25 CW

Приточно-вытяжная вентиляционная установка

Оборудование предназначено для обеспечения воздухообмена объемом до 700 м³/ч и предлагается в исполнениях с водяным нагревателем, электрическим нагревом или без нагревательных элементов (соответственно – серии CFP-W, CFP-E и CFP). Все модификации поступают в полном комплекте, готовы к эксплуатации и включают встроенные системы управления.

Ключевые параметры конструкции:

• В устройстве применяются вентиляторы с ЕС-технологией и рабочими колесами с загнутыми назад лопатками, обеспечивающими высокий КПД.

• Присутствуют встроенные воздушные заслонки с электроприводом.

• Заводская интеграция системы автоматики на принципе "включи и используй" без необходимости донастройки.

• Конструкция без металлического каркаса, с термоизоляцией и двойными стенками.

• Соответствие европейским требованиям энергоэффективности (Ecodesign 2018).

• Рекуперация тепла осуществляется пластинчатым теплообменником из алюминия.

• Основные воздушные фильтры класса F7, возможна установка G4 по запросу.

• Низкая монтажная высота позволяет интегрировать оборудование в межпотолочное пространство.

• Встроенный сетевой интерфейс, поддержка MODBUS, а также дополнительные выходы для систем охлаждения или нагрева.

• По дополнительному заказу доступны элементы: шумопоглотители, регуляторы VAV/CAV, модули экономайзера и прочие.

• Опциональное управление осуществляется по датчикам температуры, давления, уровня влажности, CO₂ или по таймеру.

• Возможна поставка комплекта для размещения вне здания.

• Стенки выполнены из алюмоцинка с внутренним слоем из 40 мм минеральной ваты плотностью 90 кг/м³.

• Устройство протестировано по стандарту EN1886: классы D1, T2, TB2; уровень стойкости к коррозии – C4 (ISO 12944).

В устройстве применяются вентиляторы с ЕС-технологией и рабочими колесами с загнутыми назад лопатками, обеспечивающими высокий КПД.

Присутствуют встроенные воздушные заслонки с электроприводом.

Заводская интеграция системы автоматики на принципе "включи и используй" без необходимости донастройки.

Конструкция без металлического каркаса, с термоизоляцией и двойными стенками.

Соответствие европейским требованиям энергоэффективности (Ecodesign 2018).

Рекуперация тепла осуществляется пластинчатым теплообменником из алюминия.

Основные воздушные фильтры класса F7, возможна установка G4 по запросу.

Низкая монтажная высота позволяет интегрировать оборудование в межпотолочное пространство.

Встроенный сетевой интерфейс, поддержка MODBUS, а также дополнительные выходы для систем охлаждения или нагрева.

По дополнительному заказу доступны элементы: шумопоглотители, регуляторы VAV/CAV, модули экономайзера и прочие.

Опциональное управление осуществляется по датчикам температуры, давления, уровня влажности, CO₂ или по таймеру.

Возможна поставка комплекта для размещения вне здания.

Стенки выполнены из алюмоцинка с внутренним слоем из 40 мм минеральной ваты плотностью 90 кг/м³.

Устройство протестировано по стандарту EN1886: классы D1, T2, TB2; уровень стойкости к коррозии – C4 (ISO 12944).

Система управления и автоматизация:
Оборудование поставляется с предустановленной автоматикой на базе Carel. В стандартную конфигурацию входят:

• Датчики температуры для наружного, вытяжного и приточного воздуха.

• Датчик температуры обратной воды и защита от замерзания – при использовании водяного нагрева.

• Реле перегрева – для конфигурации с электронагревателем.

• Панель управления Carel th-Tune, предоставляющая доступ к основным параметрам.

• Для расширенного управления и настройки нестандартных режимов доступна опциональная панель Carel PGD1.

Датчики температуры для наружного, вытяжного и приточного воздуха.

Датчик температуры обратной воды и защита от замерзания – при использовании водяного нагрева.

Реле перегрева – для конфигурации с электронагревателем.

Панель управления Carel th-Tune, предоставляющая доступ к основным параметрам.

Для расширенного управления и настройки нестандартных режимов доступна опциональная панель Carel PGD1.

Функциональные возможности автоматики:

• Переключение между режимами работы: комфорт, предварительный нагрев, экономичный режим.

• Настройка температурного режима.

• Планирование недельной программы, включая возможность задания выходных и праздничных дней, а также до четырех временных интервалов в сутки.

• Функции защиты теплообменного блока и системы рекуперации.

• Поддержка внешних сенсоров: давления, влажности, CO₂ и показателей качества воздуха.

• Режимы использования наружного воздуха для охлаждения или нагрева.

• Управление насосным оборудованием, мониторинг перегрузки, а также защита от блокировок (если применимо).

• Работа по протоколу MODBUS, интуитивно понятный интерфейс, поддержка подключения по сети.

Переключение между режимами работы: комфорт, предварительный нагрев, экономичный режим.

Настройка температурного режима.

Планирование недельной программы, включая возможность задания выходных и праздничных дней, а также до четырех временных интервалов в сутки.

Функции защиты теплообменного блока и системы рекуперации.

Поддержка внешних сенсоров: давления, влажности, CO₂ и показателей качества воздуха.

Режимы использования наружного воздуха для охлаждения или нагрева.

Управление насосным оборудованием, мониторинг перегрузки, а также защита от блокировок (если применимо).

Работа по протоколу MODBUS, интуитивно понятный интерфейс, поддержка подключения по сети.

Управление через панель th-Tune включает:

• Переключение между скоростными режимами вентиляторов (низкий, средний, высокий) или автоматическое управление.

• Установка текущих даты и времени.

• Программирование недельного расписания.

• Настройка параметров запуска, температур и влажности.

• Активация и деактивация установки.

• Просмотр диагностических сообщений и аварийных состояний.

Переключение между скоростными режимами вентиляторов (низкий, средний, высокий) или автоматическое управление.

Установка текущих даты и времени.

Программирование недельного расписания.

Настройка параметров запуска, температур и влажности.

Активация и деактивация установки.

Просмотр диагностических сообщений и аварийных состояний.

Рекуператор:
В блоке используется алюминиевый теплообменник противоточного типа. Его герметизация выполнена термостойким эластичным уплотнителем, предотвращающим смешивание воздушных потоков и попадание влаги, пыли или запахов из вытяжного в приточный воздух. Байпас с автоматическим приводом Belimo регулирует функции защиты от промерзания и переход в режимы "free-cooling" и "free-heating". С обеих сторон теплообменника установлены поддоны для конденсата.

Вентиляторы с ЕС-двигателями:
Используемые центробежные вентиляторы обеспечивают низкое энергопотребление, не требуют внешних регуляторов оборотов и отличаются компактностью. Эти двигатели подходят для решений, ориентированных на экономию электроэнергии и стабильную производительность.

Корпус без рамной конструкции:
Каркас отсутствует, что исключает тепловые мостики и снижает теплопотери, особенно при наружной эксплуатации. Такое исполнение также предотвращает образование конденсата. Панели выполнены из алюмоцинка с шумо- и теплоизоляцией из минеральной ваты (толщина – 40 мм).

Преимущества конструкции корпуса:

• Повышенное сопротивление теплопередаче.

• Облегчённая конструкция.

• Исключение мостиков холода.

• Надёжная эксплуатация в условиях низких температур при наружной установке (при наличии специального комплекта).

Повышенное сопротивление теплопередаче.

Облегчённая конструкция.

Исключение мостиков холода.

Надёжная эксплуатация в условиях низких температур при наружной установке (при наличии специального комплекта).
