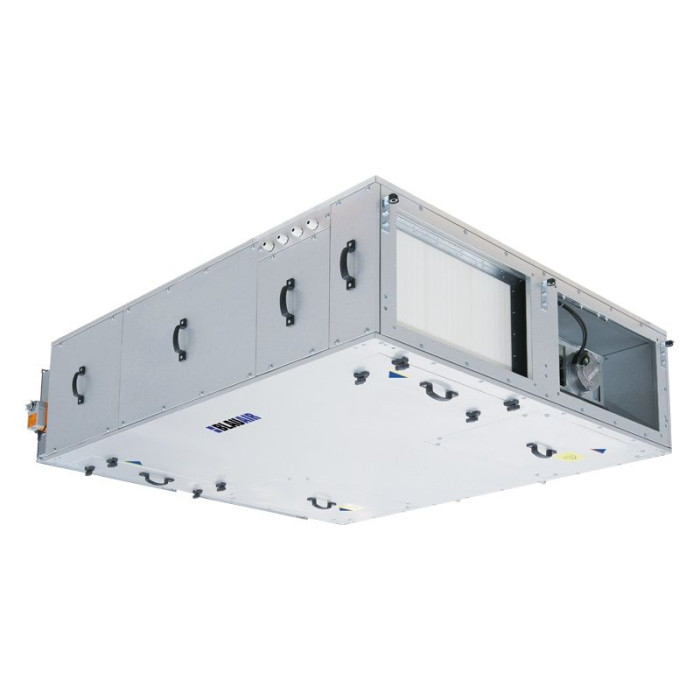

Приточно-вытяжная вентиляционная установка Blauberg BlauAir BL 01 CFP 700-HE S30

Приточно-вытяжная вентиляционная установка

Данный модуль предназначен для организации воздухообмена до 700 м³/ч и доступен в различных исполнениях: без нагревательного элемента (CFP), с водяным (CFP-W) или электрическим нагревателем (CFP-E). Все варианты поставляются в полностью собранном виде, включая комплект автоматического управления.

Технические параметры:

• Используются энергосберегающие вентиляторы с ЕС-моторами и крыльчатками с загнутыми назад лопатками.

• Встроенные моторизованные заслонки.

• Система управления типа "Plug & Play", уже интегрирована.

• Корпус выполнен по бескаркасной технологии, двойной, с теплоизоляцией.

• Устройство соответствует нормативу Ecodesign 2018.

• Теплообменник – алюминиевый, пластинчатого типа.

• Основная фильтрация – F7; возможна замена на G4.

• Компактный по высоте блок подходит для установки в пространстве между потолком и перекрытием.

• Поддержка MODBUS, встроенный веб-доступ, и возможность подключения систем водяного или испарительного охлаждения/нагрева.

• Дополнительные элементы по запросу: шумоглушители, блоки VAV/CAV, экономайзеры и др.

• Опциональное управление по влажности, CO₂, температуре, таймеру или постоянному давлению.

• Доступен комплект для размещения на открытом воздухе.

• Конструкция включает два слоя из алюмоцинка, между которыми — 40 мм минеральной ваты (плотность 90 кг/м³).

• Сертификация по EN1886: D1, T2, TB2; антикоррозийная защита – уровень C4 по ISO 12944.

Используются энергосберегающие вентиляторы с ЕС-моторами и крыльчатками с загнутыми назад лопатками.

Встроенные моторизованные заслонки.

Система управления типа "Plug & Play", уже интегрирована.

Корпус выполнен по бескаркасной технологии, двойной, с теплоизоляцией.

Устройство соответствует нормативу Ecodesign 2018.

Теплообменник – алюминиевый, пластинчатого типа.

Основная фильтрация – F7; возможна замена на G4.

Компактный по высоте блок подходит для установки в пространстве между потолком и перекрытием.

Поддержка MODBUS, встроенный веб-доступ, и возможность подключения систем водяного или испарительного охлаждения/нагрева.

Дополнительные элементы по запросу: шумоглушители, блоки VAV/CAV, экономайзеры и др.

Опциональное управление по влажности, CO₂, температуре, таймеру или постоянному давлению.

Доступен комплект для размещения на открытом воздухе.

Конструкция включает два слоя из алюмоцинка, между которыми — 40 мм минеральной ваты (плотность 90 кг/м³).

Сертификация по EN1886: D1, T2, TB2; антикоррозийная защита – уровень C4 по ISO 12944.

Управление и автоматика:
Установки комплектуются автоматикой на базе Carel с контроллером, готовым к подключению. В базовую конфигурацию входят:

• Три температурных датчика: наружный, подающий и удаляемый воздух.

• В зависимости от типа нагрева: реле защиты от замерзания (для водяного теплообменника) или реле перегрева (для электрического).

• Интерфейс Carel th-Tune, позволяющий задавать основные параметры через панель управления.

• Опционально доступна расширенная панель Carel PGD1 с возможностью точной настройки и сервисных параметров.

Три температурных датчика: наружный, подающий и удаляемый воздух.

В зависимости от типа нагрева: реле защиты от замерзания (для водяного теплообменника) или реле перегрева (для электрического).

Интерфейс Carel th-Tune, позволяющий задавать основные параметры через панель управления.

Опционально доступна расширенная панель Carel PGD1 с возможностью точной настройки и сервисных параметров.

Основные функции автоматики:

• Режимы работы: экономичный, комфортный, предварительный подогрев.

• Контроль температуры и недельное планирование работы, включая праздничные и выходные дни.

• Автоматическая защита теплообменника и системы рекуперации.

• Поддержка внешних датчиков для контроля давления, влажности, CO₂ и качества воздуха.

• Возможности free-cooling и free-heating (в зависимости от конфигурации).

• Подключение насосов, защита от перегрузки, антиблокировка.

• Протокол Modbus, возможность управления через сеть.

Режимы работы: экономичный, комфортный, предварительный подогрев.

Контроль температуры и недельное планирование работы, включая праздничные и выходные дни.

Автоматическая защита теплообменника и системы рекуперации.

Поддержка внешних датчиков для контроля давления, влажности, CO₂ и качества воздуха.

Возможности free-cooling и free-heating (в зависимости от конфигурации).

Подключение насосов, защита от перегрузки, антиблокировка.

Протокол Modbus, возможность управления через сеть.

Панель th-Tune обеспечивает:

• Переключение между скоростями вентиляции или автоматический режим.

• Настройку даты, времени и графика.

• Контроль включения/выключения установки.

• Задание параметров влажности и температуры.

• Просмотр ошибок и аварийных событий.

Переключение между скоростями вентиляции или автоматический режим.

Настройку даты, времени и графика.

Контроль включения/выключения установки.

Задание параметров влажности и температуры.

Просмотр ошибок и аварийных событий.

Система рекуперации:
В установке используется противоточный теплообменник из профилированного алюминия с термостойким герметиком, который предотвращает перемешивание воздушных потоков и исключает передачу загрязнений и запахов. Автоматизированный байпас (Belimo) позволяет реализовать функции защиты от замерзания, а также free-heating и free-cooling. Дренажные поддоны расположены на обоих направлениях воздушного потока.

Вентиляторы с EC-моторами:
Центробежные вентиляторы с электронным управлением обеспечивают высокий КПД, минимальное энергопотребление и компактность. Не требуют внешних устройств для управления оборотами.

Особенности конструкции:
Корпус построен по технологии без каркаса, что исключает наличие мостов холода, улучшает термическое сопротивление и предотвращает образование конденсата. Внешние и внутренние стенки выполнены из алюмоцинка, теплоизоляция — минеральная вата толщиной 40 мм.

Преимущества корпуса:

• Улучшенные теплоизоляционные характеристики.

• Более лёгкая конструкция.

• Отсутствие мостиков холода.

• Подходит для внешнего размещения, включая холодный климат (при наличии соответствующего комплекта).

Улучшенные теплоизоляционные характеристики.

Более лёгкая конструкция.

Отсутствие мостиков холода.

Подходит для внешнего размещения, включая холодный климат (при наличии соответствующего комплекта).
