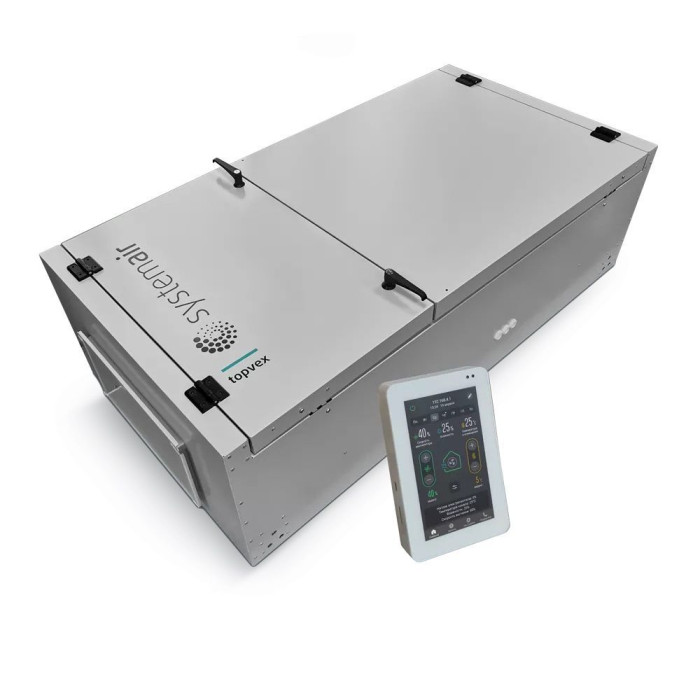

Приточная вентиляционная установка Systemair Topvex SF04 HWL

Приточная вентиляционная установка

Особенности Systemair Topvex SF

• 6 типоразмеров с расходом воздуха от 150 до 4500 м3/ч
• Низкое потребление электроэнергии
  -Энергоэффективный прямоточный вентилятор с EC- двигателем
• Встроенная запрограммированная система автоматики
  - Встроенный годовой планировщик позволяет устанавливать параметры работы на каждую неделю с учетом праздничных и выходных дней в течение года
  - Эффективные энергосберегающие функции
• Бесступенчатое управление вентилятором
  - Поддержание постоянного давления в системе
  - VAV, доступно как аксессуар
• Большие инспекционные двери для легкого сервисного и технического обслуживания
  - Легкий доступ к основным компонентам и электрическим соединениям облегчает ввод агрегата в эксплуатацию и техническое обслуживание
• Корпус из листовой стали с алюцинковым покрытием (AZ185)
  - Коррозионный класс C4 (Промышленные и прибрежные районы с умеренной солёностью)
  - Срок службы листовой стали с покрытием AZ185 – более 50 лет
• Управление внешним водяным или фреоновым охладителем
• Управление внешним вытяжным EC- вентилятором
• Заводское тестирование

Topvex SF серия эффективных приточных воздухообрабатывающих агрегатов, разработанных для вентиляции автозаправочных станций, магазинов, офисов и других небольших помещений. Агрегаты легко монтировать и вводить в эксплуатацию.

Корпус установки Systemair Topvex SF04 HWL представляет собой сэндвич-конструкцию с двух сторонней обшивкой из листовой стали с алюцинковым покрытием, AZ 185, с тепло-звукоизоляцией из минеральной ваты толщиной 50мм. Мешочный фильтр M5 с большой фильтрующей поверхностью обеспечивает длительный промежуток времени между заменами и низкие перепады давления. Агрегаты Topvex SF доступны к заказу в комплектации с электрическим нагревателем, в двух вариантах мощности на выбор, для типоразмеров SF02–SF06 или с водяным нагревателем, так же с двумя разными по мощности нагревателями, для типоразмеров SF02 – SF12.

Удобный доступ к клеммной коробке, которая включает в себя все электрические соединения, облегчает сервисное и техническое обслуживание агрегата.

Встроенная и запрограммированная система управления упрощает монтаж и ввод агрегата в эксплуатацию. Topvex SF имеет удобную для пользователя русифицированную систему управления с удобно структурированным меню. Встроенный «Мастер запуска» укажет какие настройки необходимо задать для корректной работы агрегата. Встроенная система управления позволяет управлять скоростью вентилятора, температурой воздуха, и параметрами работы в течение недели. Topvex SF имеет другие энергосберегающие функции, такие как свободное охлаждение, сезонное соотношение температур, управление вентилятором. Переключение между нормальной и сниженной скоростью вентилятора в зависимости от показателей датчиков CO2-, VOC-, датчика влажности или детектора движения.

VAV, постоянное поддержание расхода в системе доступно опционально.

В стандартную комплектацию Topvex SF входят следующие коммуникационные функции: Built-inweb, Cloud, Modbus, BACnetи Exoline. LON доступен опционально.

Конфигуратор E-tool. Etool© это компьютерная программа с графическим интерфейсом. Программа дает прекрасную возможность просмотра настроек контроллера CorrigoE. Используя программу Etool©, все настройки могут быть выполнены на компьютере и загружены в контроллер. Определенная конфигурация контроллера может быть сохранена на компьютере для дальнейшего использования.

Обозначение агрегата.

• Модель: SF (Приточный воздухообрабатывающий агрегат)
• Типоразмеры: 02, 03, 04, 06, 08 и 12 (02 ≈ 0,2 м3/с при номинальном расходе воздуха).
• Нагреватель:
  EL (Электрический, два варианта мощности на выбор). Доступен для типоразмеров SF02-SF06.
  HWL (Водянойнагреватель, низкой мощности). Доступен для типоразмеров SF02 - SF12.
  HWH(Водяной нагреватель, высокой мощности). Доступен для типоразмеров SF02 - SF12.
• Регулирование воздушного потока (аксессуар):
  VAV (Переменный расход воздуха = поддержание постоянного давления в системе).
