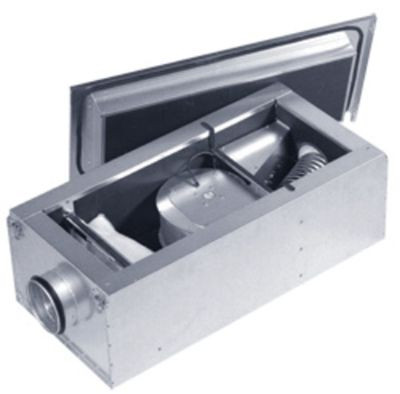

Приточная вентиляционная установка Ostberg SAU 125 C1

Приточная установка, серия SAU

Вентиляционные установки SAU предназначены для применения на объектах небольших размеров (коттеджи, квартиры, офисы, магазины и т.п.), где важны минимальные габаритные размеры и хорошие шумовые характеристики.

В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 50 мм размещены: фильтр (класс очистки G4), вентилятор с назад загнутыми лопатками и асинхронным двигателем с внешним ротором и электрический калорифер.

Системы управления и защиты

Для управления работой приточных установок разработаны стандартные модули управления CCM…N, обеспечивающие следующие функции:

• поддержание заданной температуры приточного воздуха;
• регулирование скорости вращения вентилятора;
• управление работой электрического нагревателя;
• управление приводом воздушной заслонки;
• защита электродвигателя вентилятора от перегрева и короткого замыкания;
• при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
• сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).

Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева.

Монтаж

Установки с электрокалорифером можно устанавливать в любом положении.

Монтаж

• Все установки поставляются в полностью собранном виде и готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Электрические параметры должны соответствовать спецификации на табличке установки.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.
• Установки должны быть заземлены.
• Установки должны быть установлены в соответствии с направлением потока воздуха.
• Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Установки не должны эксплуатироваться во взрывоопасных помещениях.
• Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
• Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.
• Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).

Обслуживание

Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.

При очистке установки

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

• Проверить, поступает ли напряжение на установку.
• Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.
• Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.
• В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
