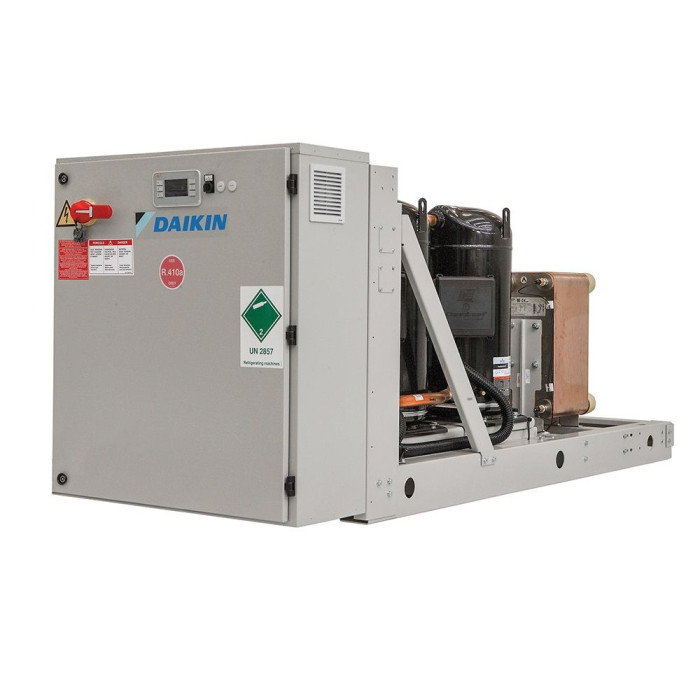

Чиллер Daikin EWLQ-G-SS

Чиллер с выносным конденсатором, серия EWLQ-G-SS

Компрессоры
Установки оснащены высокопроизводительными герметичными спиральными компрессорами, оптимизированными для работы с R410a, с пониженным уровнем вибрации и шума. Гарантированы высокие показатели эффективности:

• благодаря высокой объемной эффективности во всем диапазоне применения
• благодаря непрерывному контакту между неподвижной и вращающейся спиралью, удаляющей мертвое пространство и повторное расширение газообразного хладагента;
• за счет низких перепадов давления из-за отсутствия впускных и выпускных клапанов и равномерного цикла сжатия;
• уменьшения теплообмена между газом во время всасывания и нагнетания за счет разделения газовых потоков;

Снижение уровня шума достигнуто при отсутствии впускного и выпускного клапанов

• Двигатель охлаждается всасываемой жидкостью-хладагентом.
• Клемма находится в корпусе со степенью защиты IP 54.
• Компрессоры снабжены подогревателем картера для предотвращения разрежения хладагента и масла во время остановок агрегата;
• Присутствует электронная тепловая защита для трех фаз в комплекте с датчиками на обмотках статора, чтобы избежать перегрева, вызванного отсутствием фазы, недостаточным охлаждением, механическими блокировками, отключением питания. толерантности;
• Компрессоры соединены последовательно в одном холодильном контуре.
• Компрессоры установлены на резиновых антивибрационных креплениях.
• Компрессоры поставляются в комплекте с масляной заправкой.

Обменник на стороне пользователя (PHE)
Агрегаты оснащены прямым расширительным пластинчатым теплообменником пластинчатого типа. Теплообменник будет изготовлен из паяных пластин из нержавеющей стали с закрытыми ячейками из полиуретанового изоляционного материала (толщиной 20 мм). Испаритель будет изготовлен в соответствии с утверждением PED.

• Переключатель потока установлен на установке.
• Фильтр для воды установлен на заводе.

Теплообменник на стороне источника (PHE)
Агрегаты оборудованы теплообменником типа "пластина к пластине". Теплообменник изготовлен из паяных пластин из нержавеющей стали с закрытыми ячейками из полиуретанового изоляционного материала (толщиной 20 мм). Испаритель будет изготовлен в соответствии с утверждением PED.

Контур хладагента
Установка имеет один или два контура хладагента в зависимости от производительности. В стандартную комплектацию входит:

• 4-ходовой клапан
• электронное расширительное устройство, управляемое микропроцессорным управлением устройства
• загрузочные клапаны
• реле высокого давления
• датчики высокого и низкого давления
• изолированную линию всасывания.

Контроль конденсации
Контроллер автоматически разгружает контур при обнаружении аномально высокого давления конденсации. Это делается для предотвращения отключения контура хладагента (отключения агрегата) из-за неисправности высокого давления.

Варианты гидравлического комплекта (по запросу)
Гидравлический модуль встроен в корпус агрегата без увеличения его габаритов и включает в себя следующие элементы:

• центробежный насос с двигателем
• защищенный автоматическим выключателем, установленным на панели управления с манометром,
• предохранительный клапан
• сливной клапан

Гидравлический модуль собран и подключен к пульту управления.
Водопроводные трубопроводы защищены от коррозии и изолированы для предотвращения образования конденсата.

Электрическая панель управления
Питание и управление расположены на главной панели, которая будет изготовлена для обеспечения защиты от любых погодных условий.
Электрическая панель имеет степень защиты IP54 и (при открывании дверей) быть защищена изнутри от возможного случайного контакта с токоведущими частями. Главная панель оснащена дверцей с блокировкой главного выключателя, которая отключает подачу питания при открывании.
Силовая секция будет включать в себя устройства защиты компрессоров и вентиляторов, пускатели компрессоров и вентиляторов и блок питания цепи управления.

Контроллер
Контроллер будет установлен в стандартной комплектации и будет использоваться для изменения уставок устройства и проверки параметров управления.
Встроенный дисплей покажет рабочее состояние чиллера, а также температуру и давление воды, хладагента и воздуха, программируемые значения, уставки.
Сложное программное обеспечение с прогностической логикой подберет наиболее энергоэффективную комбинацию компрессоров, EEXV и вентиляторов конденсатора для поддержания стабильных условий работы и максимального повышения энергоэффективности и надежности чиллера.
Контроллер сможет защитить критически важные компоненты на основе внешних сигналов от своей системы (таких как температура двигателя, давление хладагента и масла, правильная последовательность фаз, реле давления и испаритель). Вход, поступающий от переключателя высокого давления, отключает все цифровые выходные данные контроллера менее чем за 50 мс, что обеспечит дополнительную безопасность оборудования.
Быстрый цикл программирования (200 мс) для точного мониторинга системы.

Основные характеристики контроллера
Контроллер гарантирует выполнение следующих минимальных функций: Управление пропускной способностью цепи.
Чиллер может работать в режиме частичного отказа (для 2-контурных блоков).

• Полная рутинная работа при условии:- высокая тепловая нагрузка - высокая температура воды на входе в испаритель (запуск)
• Отображение температуры воды на входе/ выходе из испарителя.
• Отображение температуры и давления конденсации-испарения, перегрева всасывания и нагнетания для каждого контура. Регулирование температуры испарителя на выходе из воды (температурный допуск = 0,1°C).
• Счетчик часов работы насосов компрессора и испарителя.
• Отображение состояния устройств безопасности.
• Количество запусков и часов работы компрессора.
• Оптимизированное управление нагрузкой компрессора.
• Повторный запуск в случае отключения питания (автоматический/ ручной).
• Плавная загрузка (оптимизированное управление нагрузкой компрессора во время пуска).
• Запускайте при высокой температуре воды в испарителе.
• Обратный сброс (Сброс уставки в зависимости от температуры обратной воды).
• Сброс уставки (необязательно).
• Обновление приложений и системы с помощью коммерческих SD-карт.
• Порт Ethernet для удаленного или локального обслуживания с использованием стандартных веб-браузеров.

Интерфейс связи высокого уровня (по запросу)
Охладитель имеет возможность взаимодействовать с BMS (Системой управления зданием) на основе наиболее распространенных протоколов, таких как:

• ModbusRTU
• LonWorks, теперь также основанный на профиле охладителя международного стандарта 8040 и технологии LonMark
• Сертификат BACnet BTP по IP и MS/TP (класс 4) (родной) - Ethernet TCP/IP.
