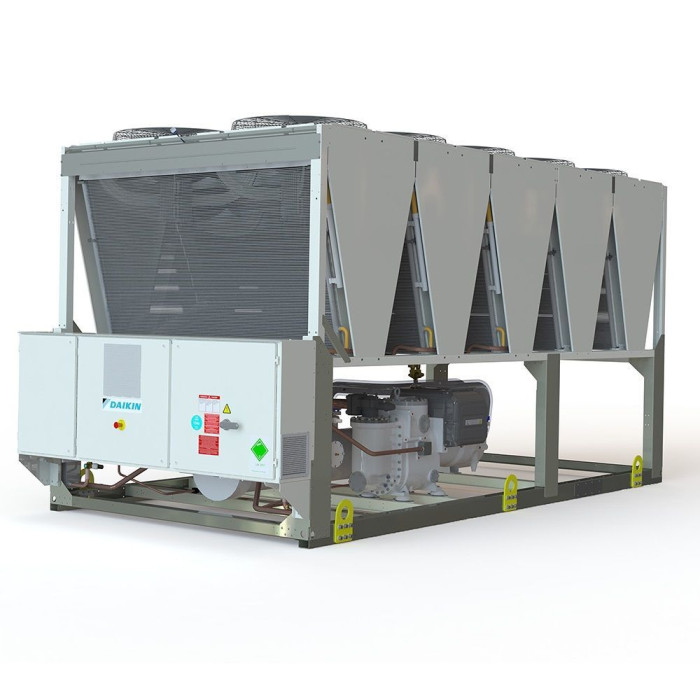

Чиллер Daikin EWAH-TZXSB

Чиллер воздушного охлаждения, серия EWAH-TZXSB

Чиллер укомплектован полугерметичными винтовыми компрессорами со встроенными инверторами, регулирующими их производительность. Основной ротор зацепляется с гатеротором, изготовленным из углеродного композитного материала. Опорные элементы выполнены из чугуна, что повышает надёжность конструкции.

Инверторный привод регулирует мощность компрессора, обеспечивая плавную работу и снижение энергопотребления. За счёт технологии VVR изменяется степень сжатия, что улучшает адаптацию чиллера к различным условиям эксплуатации.

Для эффективной смазки применяется впрыск масла, который поддерживает стабильную работу при высоком давлении конденсации. Встроенный маслоотделитель циклонного типа и фильтр 0,5 мкм предотвращают загрязнение системы. Охлаждение масла выполняется путём впрыска хладагента, что исключает необходимость дополнительных теплообменников и трубопроводов.

Компрессоры работают без зубчатых передач, а их конструкция предусматривает возможность работы в реальных условиях эксплуатации без обязательного демонтажа для обслуживания.

За контроль холодопроизводительности отвечает интеллектуальная микропроцессорная система, которая управляет частотой вращения компрессоров, исключая необходимость использования байпаса горячего газа. Это позволяет чиллеру эффективно функционировать даже при низкой нагрузке.

Температура воды на выходе из испарителя контролируется с применением PID-регулирования, обеспечивающего точное поддержание заданных параметров. Электронная система управления заранее распознаёт отклонения рабочих параметров, таких как перегрев, изменение давления или нестабильная работа хладагента, и предпринимает корректирующие меры.

Чиллер автоматически снижает мощность в случае отклонений ключевых параметров, таких как:

• Рост давления в конденсаторе;

• Снижение температуры хладагента в испарителе.

Рост давления в конденсаторе;

Снижение температуры хладагента в испарителе.

Электропитание осуществляется через единое точечное подключение. Коэффициент мощности устройства поддерживается на уровне не ниже 0,95 во всём рабочем диапазоне.

В установке используется пластинчатый теплообменник из нержавеющей стали с паяными соединениями. Встроенный электрический нагреватель предотвращает замерзание воды в испарителе при низких температурах.

Для двухконтурных чиллеров предусмотрены кожухотрубные теплообменники, где медные трубки запрессованы в стальные трубные листы. Испаритель выполнен по стандарту PED и оснащён опциональным датчиком расхода воды.

Соединения стандартного типа Victaulic позволяют быстро и удобно подключать оборудование к гидравлическому контуру. В базовую комплектацию включён водяной фильтр.

Конденсатор выполнен по микроканальной технологии, обеспечивающей повышенный теплообмен при минимальном объёме хладагента. Его конструкция из алюминия снижает риск коррозии, а дополнительная антикоррозийная обработка предлагается по запросу.

Вентиляторы оснащены лопастями из армированного стекловолокном композитного материала, что позволяет минимизировать уровень шума и повысить эффективность воздушного охлаждения. Они работают в широком диапазоне температур — от -20°C до +65°C.

Чиллер может быть оснащён одним или двумя независимыми контурами хладагента. Каждый контур включает:

• Электронный расширительный клапан;

• Запорные вентили на нагнетании и всасывании;

• Экономайзер с электронным регулированием;

• Фильтр-осушитель и индикатор влажности;

• Датчики давления, температуры и масла.

Электронный расширительный клапан;

Запорные вентили на нагнетании и всасывании;

Экономайзер с электронным регулированием;

Фильтр-осушитель и индикатор влажности;

Датчики давления, температуры и масла.

Система поддерживает автоматическую регулировку давления конденсации, что гарантирует стабильную работу даже при низких температурах окружающей среды. При перегрузках компрессоры временно снижают мощность для предотвращения аварийного отключения.

Компрессоры закреплены на антивибрационных опорах, предотвращающих передачу колебаний на раму чиллера. Дополнительно предлагается звукоизолирующий корпус из алюминия, внутренние поверхности которого покрыты многослойными шумоизоляционными материалами.

Гидравлическая система интегрирована в корпус чиллера, не увеличивая его размеры. В её состав входят:

• Центробежный насос с автоматической защитой;

• Манометр и предохранительный клапан;

• Система слива и заполнения.

Центробежный насос с автоматической защитой;

Манометр и предохранительный клапан;

Система слива и заполнения.

Для пользователей доступны два варианта исполнения: с одним или двумя насосами. Система поддерживает работу в первичном контуре с возможностью регулирования переменного потока.

Управляющая панель имеет степень защиты IP54, предотвращающую воздействие пыли и влаги. Доступ к электрооборудованию возможен только при отключённом питании благодаря встроенному блокировочному механизму.

Контроллер обеспечивает:

• Постоянный мониторинг температуры воды, хладагента и воздуха;

• Управление компрессорами и вентиляторами конденсатора;

• Оптимизированное распределение нагрузки;

• Отображение рабочих параметров и ошибок;

• Защиту ключевых узлов от перегрева и скачков давления.

Постоянный мониторинг температуры воды, хладагента и воздуха;

Управление компрессорами и вентиляторами конденсатора;

Оптимизированное распределение нагрузки;

Отображение рабочих параметров и ошибок;

Защиту ключевых узлов от перегрева и скачков давления.

Программное обеспечение анализирует данные в реальном времени и автоматически подбирает наиболее энергоэффективные режимы работы. Предусмотрена поддержка интеграции с BMS (Building Management System) через интерфейсы Modbus RTU, LonWorks, BACnet BTP.

Чиллер Daikin EWAH-TZXSB — это высокоэффективное и надёжное оборудование с передовыми технологиями управления и регулирования. Он адаптирован для различных условий эксплуатации, поддерживает интеллектуальное управление и обеспечивает оптимальное соотношение производительности и энергопотребления.
