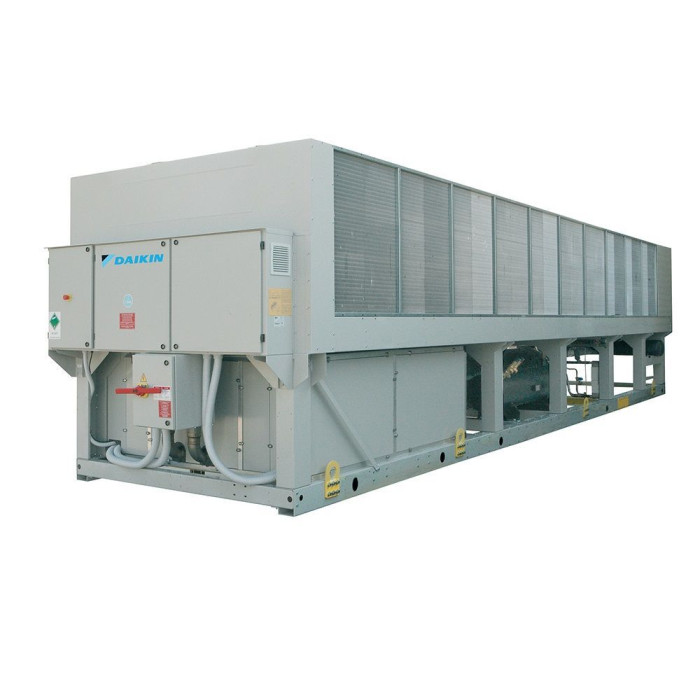

Чиллер Daikin EWAD-CFXR

Чиллер воздушного охлаждения, серия EWAD-CFXR

Холодильные машины с естественным охлаждением используют дополнительную секцию естественного охлаждения для непосредственного охлаждения наружным воздухом водяного контура здания,что снижает нагрузку на компрессоры и значительно уменьшает эксплуатационные затраты во время холодного сезона.
Естественное охлаждение происходит за счет разницы температур между наружным воздухом и возвратной водой, при этом вода перед ее возвратом охлаждается до более низкой температуры. Когда наружная температура достаточно низкая, компрессоры холодильных машин полностью останавливаются, и выполняется практически естественное охлаждение. Кроме того, уменьшение интенсивности использования компрессора увеличивает срок службы холодильной машины, еще более снижая общие расходы на установку.

Непрерывное регулирование мощности
Регулирование холодопроизводительности является непрерывным и осуществляется с помощью асимметричного одновинтового компрессора с микропроцессорным управлением. Каждый блок имеет непрерывное регулирование мощности от 100% до 12,5% Такая модуляция обеспечивает точное соответствие мощности компрессора нагрузке охлаждения здания без каких-либо колебаний температуры воды испарителя на выходе. Колебания температуры охлажденной воды можно устранить при бесступенчатом управлении.
При ступенчатом управлении компрессором с частичными нагрузками, мощность компрессора будет слишком большая или слишком малая по сравнению с нагрузкой при охлаждении здания. Из-за этого повышаются энергозатраты холодильной машины, особенно при частичных нагрузках, при которых холодильная машина работает большую часть времени.

Надежнейшая логическая схема управления
Новый контроллер MicroTech III поддерживает удобную в использовании среду управления. Логическая схема управления разработана для обеспечения максимальной производительности, сохранения работоспособности в нестандартных условиях эксплуатации и предоставления истории об эксплуатации блока. Одним из ее наиболее существенных преимуществ является интерфейс с поддержкой таких стандартов передачи данных, как LonWorks, Bacnet, Ethernet TCP/IP или Modbus.

Сертификация
Блоки имеют маркировку СЕ, означающую соответствие действующим европейским директивам в отношении изготовления и безопасности. По отдельному запросу возможно изготовление блоков в соответствии с действующим законами неевропейских стран (ASME, ГОСТ и пр.), а также для особых областей применения, например, в соответствии с морскими стандартами (RINA и пр.).

Шкаф и исполнение
Шкаф изготовлен из оцинкованных стальных листов и окрашен для обеспечения высокой коррозионной устойчивости. Цвет Ivory White (код Munsell 5Y7.5/1) (±RAL7044). Несущая рама оснащена крюком с проушиной для подъема блока при помощи тросов с целью облегчения процесса установки. Вес равномерно распределен вдоль профилей основания, что упрощает размещение блока.

Компрессор (асимметричный одновинтовой)
Полугерметичный одновинтовой, заслонка выполнена из новейшего высокопрочного материала, армированного волокнами. Компрессор имеет асимметричное плавное регулирование, выполняемое контроллером блока и обеспечивающее непрерывное изменение мощности от 100% до 25%. Интегрированный высокоэффективный маслоотделитель, стандартный пуск звезда-треугольник (D/Y).

Хладагент
Компрессоры рассчитаны на работу с R-134a, экологичным хладагентом с нулевым потенциалом озонового истощения (ODP) и очень низким потенциалом глобального потепления (GWP), что дает низкое суммарное эквивалентное тепловое воздействие (TEWI).

Испаритель (кожухотрубный)
Блок оснащен кожухотрубным испарителем непосредственного испарения, при этом хладагент находится в трубах, а вода -снаружи. Трубы усовершенствованы для обеспечения максимальной теплопередачи, прокатаны в стальную трубную решетку и герметизированы.
Испарители являются однопроходными на стороне хладагента и воды, что дает чистый теплообмен на противотоке и небольшое падение давления хладагента. Оба качества способствуют высокой эффективности теплообменника и очень высокому кпд блока в целом. Сторона воды рассчитана на максимальное рабочее давление 10 бар, и имеет воздуховыпускные и дренажное отверстия.
Внешний кожух покрыт слоем изоляционного материала с закрытыми порами толщиной 20 мм, а фитинги подключения воды поставляются с комплектом victaulic (в стандартном исполнении). Каждый испаритель имеет 2 контура, по одному для каждого компрессора, и изготовлен в соответствии с Директивой 97/23/ЕС (PED). В качестве опции имеется реле протока на испарителе (поставляется отдельно). Водяной фильтр отсутствует.

Конденсатор (теплообменник воздух - хладагент)
Конденсатор изготовлен с увеличенной изнутри поверхностью бесшовных медных трубок, пучки которых расположены в шахматном порядке; трубки механически развальцованы в рифленые алюминиевые ребра конденсатора с отворотами на полную глубину. Встроенный контур переохладителя обеспечивает переохлаждение для эффективного устранения возможности вскипания жидкости и повышения мощности охлаждения без увеличения потребляемой мощности.
Естественное охлаждение (теплообменник воздух - вода) Конденсатор изготовлен с увеличенной изнутри поверхностью бесшовных медных трубок, пучки которых расположены в шахматном порядке; трубки механически развальцованы в рифленые алюминиевые ребра конденсатора с отворотами на полную глубину.

Вентиляторы конденсатора
Вентиляторы конденсатора имеют лопастной тип профиля с высокопроизводительными лопастями для обеспечения максимальных рабочих характеристик. Лопасти выполнены из стеклопластика; каждый вентилятор помещен в защитных кожух. Двигатели вентилятора защищены автоматическими выключателями, установленными внутри электрической панели в стандартном исполнении, и относятся к классу IP54. В стандартном варианте имеется система регулирования скорости вентилятора (опция 99).

Электронный расширительный клапан
Блок оснащен новейшими электронными расширительными клапанами для обеспечения точного управления массовым расходом хладагента. Обязательное применение электронных расширительных клапанов обусловлено повышенными требованиями современных систем по улучшению энергоэффективности, более точному температурному управлению, поддержанию более широкого диапазона рабочих условий и наличию таких встроенных функций, как дистанционные мониторинг и диагностика.
Электронные расширительные клапаны обладают уникальными особенностями: малым временем открывания и закрывания, высокой разрешающей способностью, функцией самозапирающего клапана, устраняющей необходимость использования электромагнитного клапана, плавным регулированием массового расхода без воздействия на контур хладагента, а также корпусом из устойчивой к коррозии нержавеющей стали.
Электронные расширительные клапаны обычно работают с более низкой ДР между сторонами высокого и низкого давления по сравнению с термостатическим расширительным клапаном. Электронный расширительный клапан обеспечивает возможность работы системы при низком давлении конденсатора (в зимнее время) без возникновения сбоев, связанных с потоком хладагента, и с точным управлением температурой охлажденной воды на выходе.

Каждый блок оснащен 2 независимыми контурами хладагента, каждый из которых включает:

• Компрессор со встроенным маслоотделителем
• Хладагент
• Испаритель
• Конденсатор с воздушным охлаждением
• Электронный расширительный клапан
• Запорный клапан нагнетательной линии
• Запорный клапан жидкостной линии
• Смотровое стекло с индикатором влажности
• Фильтр-осушитель
• Заправочные клапаны
• Реле высокого давления
• Датчики высокого давления
• Датчики низкого давления
• Датчик давления масла
• Датчик температуры всасывания

Водяной контур естественного охлаждения
Главный гидравлический контур подключен непосредственно (через трехходовой клапан) к секции естественного охлаждения, создавая контур со смесью вода-гл и коль. Секция естественного охлаждения включает:

• Теплообменник воздух-вода
• Трехходовой клапан (стандартный вариант)

• Оборудование, работающее под давлением - 97/23/ЕС (PED)
• Машины и механизмы - 2006/42/ЕС
• Низковольтное оборудование - 2006/95/ЕС
• Электромагнитная совместимость - 2004/108/ЕС
• Правила электробезопасности - EN 60204-1 / EN 60335-2-40
• Стандарты качества изготовления - UNI - EN ISO 9001:2004

Во избежание любых ущербов блок проходит испытания на заводе с полной нагрузкой (при номинальных рабочих условиях и температурах воды). Холодильная машина поставляется на рабочую площадку полностью собранной и заправленной необходимым количеством хладагента и масла. Установка холодильной машины должна производиться в соответствии с инструкциями изготовителя по выполнению такелажных и погрузочно-разгрузочных операций.

Компрессоры (асимметричные)
Блок оснащен следующими компонентами:

• Полугерметичный, одновинтовой асимметричный, с одним главным спиральным роторным сцеплением для двух диаметрально противоположных заслонок. Контактные элементы заслонок выполнены из композитного материала, рассчитанного на длительный срок службы. Электродвигатели 2-полюсные, полугерметичные, индукционного типа с короткозамкнутым ротором и охлаждаемыми газом всасывающей линии.
• Необходимо использовать впрыск масла, чтобы обеспечить высокий EER (коэффициент энергоэффективности), также при высоком давлении конденсации и низких уровнях звукового давления для каждого условия нагрузки.
• Компрессор имеет встроенный высокоэффективный маслоотделитель сеточного типа и масляный фильтр.
• Перепад давления системы хладагента обеспечивает равномерный впрыск масла на все подвижные детали компрессора, что позволяет правильно выполнять их смазку. Система смазки с электрическим масляным насосом неприемлема.
• Охлаждение компрессора должно выполняться впрыскиванием жидкого хладагента. Специальный внешний теплообменник и дополнительная трубная обвязка для перемещения масла из компрессора в теплообменник и обратно, неприемлемы.
• Компрессор имеет прямой электрический привод без зубчатой передачи между винтом и электродвигателем.
• Корпус компрессора имеет каналы для выполнения экономичных циклов хладагента.
• Компрессор защищен датчиком температуры по высокой температуре нагнетания, и термистором электродвигателя по высокой температуре обмоток.
• Компрессор оснащен электрическим нагревателем масла.
• Компрессор полностью приспособлен к обслуживанию на месте. Компрессор, который нужно снимать и возвращать на завод для обслуживания, неприемлем.

Испаритель (кожухотрубный)
Блоки оснащены кожухотрубным испарителем непосредственного испарения с медными трубами, прокатанными в стальную трубную решетку. Испаритель является однопроходным на стороне хладагента и воды, что дает чистый теплообмен на противотоке и небольшое падение давления хладагента.

• Внешний кожух соединен с электронагревателем для предотвращения замерзания при температуре наружного воздуха до -28°С. Нагреватель управляется термостатом, и изолирован гибким изоляционным материалом из полиуретана с закрытыми порами (толщиной 20 мм).
• Испаритель имеет 2 контура, по одному для каждого компрессора, с одним проходом хладагента.
• Фитинги подключения воды в стандартном исполнении типа VICTAULIC для обеспечения быстрого механического отсоединения блока от гидросети.
• Испаритель изготовлен в соответствии с сертификатом PED.
• В качестве опции имеется реле протока на испарителе (поставляется отдельно).
• Водяной фильтр отсутствует.

Змеевик конденсатора
Блок оснащен змеевиками конденсатора, изготовленными с ребристой (изнутри) поверхностью бесшовных медных трубок, пучки которых расположены в шахматном порядке; трубки механически развальцованы в рифленые алюминиевые ребра с отворотами на полную глубину для повышенной производительности. Расстояние между ребрами повышает площадь поверхности, соединенной с трубками, что защищает их от коррозии под воздействием внешней среды.

• Змеевики конденсатора имеют общий контур переохладителя, обеспечивающий достаточное переохлаждение для эффективного устранения возможности вскипание жидкости и повышения производительности блока на 5-7% без увеличения энергопотребления.
• Змеевики конденсатора прошли испытания на утечку и испытания под давлением с сухим воздухом.

Вентиляторы конденсатора
Вентиляторы конденсатора, используемые вместе со змеевиками, имеют лопастной тип профиля со стеклопластиковыми лопастями для обеспечения более высокой производительности и меньшего уровня шума. Каждый вентилятор оснащен защитным кожухом.

• Нагнетание воздуха должно быть вертикальным, каждый вентилятор соединен с электродвигателем, иметь стандартное исполнение IP54 и рабочий диапазон температур окружающей среды от -20°С до +65°С.
• Вентиляторы конденсатора в стандартном исполнении оснащены внутренней системой защиты двигателя от перегрева, и защищены автоматическим выключателем, установленным внутри электрической панели в стандартном исполнении.

Управление конденсацией
Блоки оснащены средствами автоматического управления давлением конденсации, обеспечивающими работу при низких температурах окружающей среды для поддержания давления конденсации. Сброс нагрузки компрессора производится автоматически при обнаружении нехарактерно высокого давления конденсации. Это необходимо для предупреждения отключения контура хладагента (отключения блока) вследствие отказа по причине высокого давления.

Конфигурации блока с низким уровнем шума (по заказу)
Для снижения уровня шума компрессор блока соединены с металлической несущей рамой блока посредством резиновых виброизолирующих опор во избежание передачи вибраций на всю металлическую конструкцию блока. Холодильная машина должна быть оснащена звукозащитным корпусом компрессора. Данный корпус выполнен из легкой коррозионно-устойчивой алюминиевой конструкции и металлических панелей. Звукоизоляционный корпус компрессора покрыт гибкой многослойной изоляцией высокой плотности.

Опция гидроблока (по заказу)
Гидроблок должен встраиваться в шасси холодильной машины без увеличения размеров последнего и включать следующие узлы: центробежный насос с двигателем, защищенным установленным в панели управления автоматом, системы заполнения водой с манометром, предохранительным и сливным клапаном.

• Гидроблок должен устанавливаться и подключаться к панели управления.
• Водопровод защищен от коррозии и замерзания, изолирован во избежание конденсации.
• Необходимо обеспечить возможность выбора из двух типов насоса:
• один рядный насос;
• спаренные рядные насосы.

Электрическая панель управления
Силовая цепь и цепь управления расположены внутри главной панели, исполнение которой обеспечивает ее защиту от любых погодных условий.

• Электрическая панель должна соответствовать классу IP54 и оснащаться защитой от случайного контакта с элементами под напряжением (при открывании дверей).
• Главная панель должна быть оснащена главным рубильником, который размыкается при открывании двери.
• В силовую секцию входят защитные и пусковые устройства компрессоров и вентиляторов, а также соответствующий блок питания цепи управления.

Контроллер
Контроллер входит в стандартную комплектацию и используется для изменения уставок блока и проверки параметров управления.

• Встроенный дисплей отображает рабочий статус холодильной машины, а также значения температуры и давления воды, хладагента и воздуха, программируемые значения, уставки.
• Современное программное обеспечение с прогнозирующей логической схемой выбирает наиболее энергоэффективную комбинацию компрессоров, EEXV и вентиляторов конденсатора с целью поддержания стабильных рабочих условий и максимальной энергоэффективности и надежности холодильной машины.
• Контроллер способен обеспечивать защиту критически важных компонентов на основании внешних сигналов (таких как значения температуры двигателя, состояние газообразного хладагента и давление масла, правильное чередование фаз, состояние реле давления и испарителя), поступающих от систем холодильной машины. Входной сигнал, поступающий от реле высокого давления, отсекает все цифровые сигналы с выходов контроллера за время не более 50 мс; это дополнительный способ защиты оборудования.
• Также предусмотрен быстрый программный цикл (200 мс) для точного мониторинга системы.
• Для повышенной точности преобразования полученных данных в значения Р/Т поддерживается возможность расчета с плавающим десятичным разделителем.

Контроллер должен обеспечивать поддержание следующих минимальных функций:

• Бесступенчатое регулирование мощности компрессора и изменение режимов вентиляторов.
• Обеспечение возможности работы холодильной машины в состоянии частичного отказа.
• Обеспечение эксплуатации на полной мощности при условии:
• высокого значения температуры окружающей среды;
• высокой тепловой нагрузки;
• высокой температуры воды на входе в испаритель (при запуске).
• Отображение значений температуры воды на входе/выходе испарителя.
• Отображение значения температуры внешней окружающей среды.
• Отображение значений температуры и давления конденсации/испарения, а также значения всасывания и перегрева выпуска для каждого контура.
• Регулирование температуры воды на выходе испарителя (допустимое отклонение температуры = 0,1°С).
• Счетчик часов работы насосов компрессора и испарителя.
• Отображение статуса защитных устройств.
• Количество запусков и часов работы компрессора.
• Оптимизированное управление нагрузкой компрессора.
• Управление вентилятором в соответствии с давлением конденсации.
• Перезапуск в случае сбоя питания (автоматический/ручной).
• Режим постепенной нагрузки (оптимизированное управление нагрузкой компрессора при запуске).
• Запуск при высоком значении температуры воды в испарителе.
• Сброс данных рециркуляции (сброс уставки на основе данных температуры рециркуляции воды).
• Сброс ОАТ (температуры внешней окружающей среды).
• Сброс уставки (опция).
• Обновление приложения и системы при помощи серийных SО-карт.
• Ethernet-порт для дистанционного или местного обслуживания при помощи стандартных веб-браузеров.
• Возможность хранения двух различных наборов параметров по умолчанию для быстрого восстановления.

Интерфейс передачи данных в систему верхнего уровня (по заказу)
Холодильная машина должна предусматривать возможность подключения к BMS (системе управления зданием, англ. Building Management System) посредством таких наиболее распространенных протоколов, как:

• ModbusRTU
• LonWorks, в настоящее время также на базе международного стандартного профиля холодильной машины 8040 (Standard Chiller Profile) и технологии LonMark (LonMark Technology).
• BacNet ВТР с сертификацией no IP и MS/TP (класс 4) (оригинальный).
• Ethernet TCP/IP.
